涵蓋了14種通風采光排煙天窗產品的通風采光天窗11CJ33圖集，為工業與民用建筑的通風、采光及排煙提供了多種解決方案。

一、通風天窗

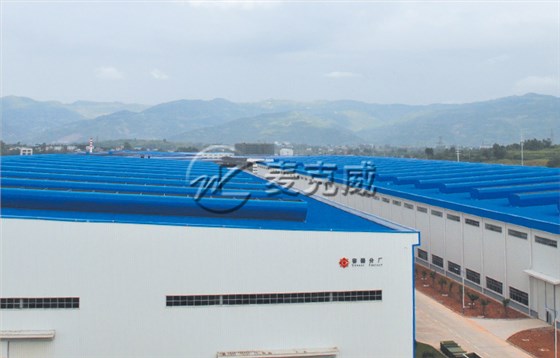

MCW1型并列風道式天窗，獨特結構增大了通風和采光面積，三層防雨板使其防飄雨性能出色，常用于對通風采光要求較高的建筑；MCW2型間隔風道式天窗，高度低、抗風性能好，安裝方便，適用于多種屋面結構；MCW3型碗式天窗，碗型結構排風流暢。

通風采光天窗11CJ33圖集MCW4型壓桿式和MCW5型暗扣式天窗，分別通過壓桿和暗扣固定防雨板，有效避免漏水，保障使用安全。MCW6型整體骨架式和MCW7型箱形骨架式天窗，具有良好的美觀性和防腐蝕性能，適用于通風要求不高的場所。

二、電動采光排煙天窗

C1ST三角型上開式排煙量較大，C1XT三角型下開式防雨性能較好；C2T一字型以采光排煙為主、通風為輔，開啟角度達90°時排煙量最大；C3CT、MC3CT側開式和C3ST上開式圓拱型電動采光排煙天窗，根據不同的使用需求，分別適用于經常開啟通風、通風要求高以及平時以采光為主的建筑。

三、固定式天窗

C3G固定式圓拱型采光天窗則適用于僅需采光且對防水要求高的場合。

通風采光天窗11CJ33圖集天窗產品規格多樣，能適應鋼結構、現澆鋼筋混凝土及網架屋面等不同建筑結構，還具備多種控制方式。在選用時，需綜合考慮建筑的通風與采光要求、當?shù)貧夂驐l件等因素。
